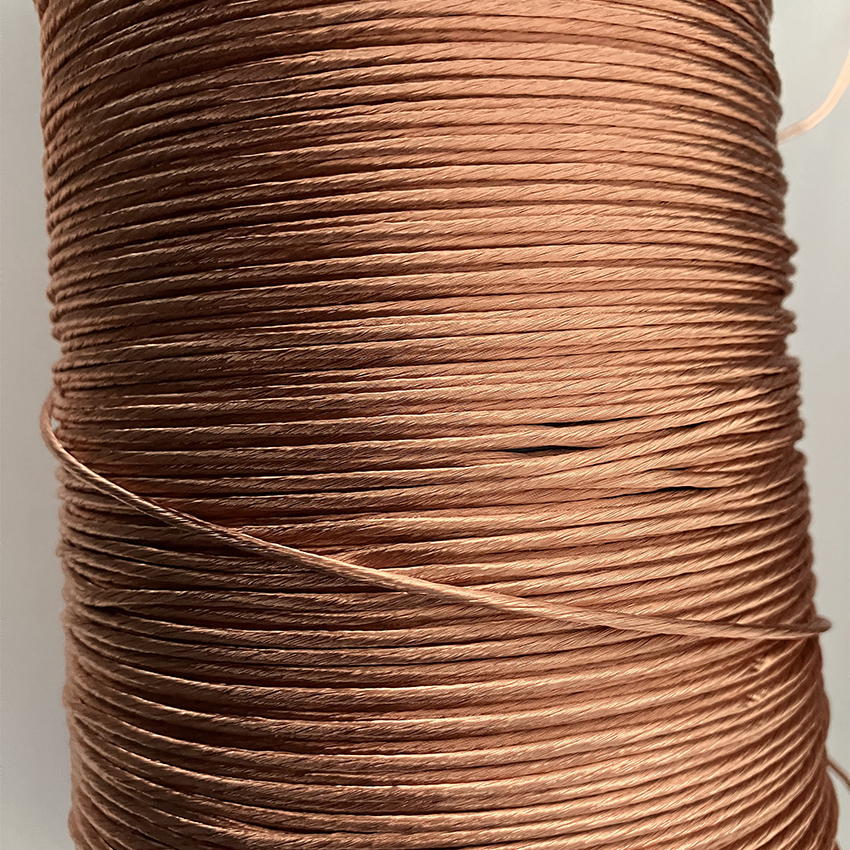

高周波電気用途の分野では、 リッツ線は、 高い周波数で標準導体を悩ませる表皮効果と近接効果を軽減する能力で知られています。リッツ線は、特定のパターンで織り込まれた複数の薄く個別に絶縁されたストランドを利用することにより、総表面積を効果的に増加させ、均一な電流分布と抵抗の低減を可能にします。この独自の構造により、効率と性能が重要となるトランス、インダクタ、およびさまざまな RF アプリケーションにおいて貴重なコンポーネントとなります。ただし、技術的な利点にもかかわらず、リッツ線には欠点がないわけではありません。エンジニアや設計者が実装について情報に基づいた意思決定を行う場合、これらの欠点を包括的に理解することが不可欠です。この記事では、リッツ線に関連するさまざまな欠点を掘り下げ、プロジェクトでの使用を検討している業界の専門家向けに詳細な分析を提供します。
リッツ線の主な欠点の 1 つは、製造プロセスの複雑さにあります。リッツ線の構造には、ユニレイ、バンチ、またはロープレイ構造などの特定のパターンに従って、個別に絶縁された多数の細いストランドを正確にねじったり織り込んだりすることが含まれます。これらのパターンは、各ストランドが所定の長さにわたってワイヤの断面内のすべての可能な位置を占めるように設計されており、それによってインピーダンスが均一になり、表皮効果と近接効果が最小限に抑えられます。複雑なプロセスでは、要求される厳密な公差を維持するために、多くの場合、高度な機械と熟練労働者が必要になります。
この複雑さは初期生産に影響を与えるだけでなく、品質管理と一貫性にも影響を与えます。ワイヤーの全長にわたって織りパターンが正しく実装されていることを確認することは、特に産業用途で必要とされる長時間の走行では困難です。逸脱があると、電流分布が不均一になり、損失が増加し、システム内にホットスポットが発生する可能性があります。厳格な品質保証プロトコルの必要性により、製造オーバーヘッドがさらに増加します。
リッツ線の複雑な製造プロセスは、標準的な単線またはより線導体と比較して、生産コストの上昇に直接つながります。ストランドを編んだり織ったりするために必要な特殊な設備には多額の設備投資が必要であり、このような複雑なプロセスに固有の生産速度の低下により人件費が増加します。さらに、高純度銅と特殊な絶縁材料の使用が全体の費用に貢献します。
コスト効率が最優先される業界では、リッツ線を組み込むための追加費用が大きな妨げとなる可能性があります。たとえば、大量生産される家庭用電化製品では、メーカーは性能とコストの間で許容できるトレードオフを提供する代替ソリューションを選択する場合があります。リッツ線の電気的利点は、ハイエンドまたはミッションクリティカルなアプリケーションでは出費を正当化する可能性がありますが、多くの場合、経済的影響が技術的利点を上回ります。メーカーは徹底的な費用対効果分析を実施して、パフォーマンスの向上が支出の増加に見合うかどうかを判断する必要があります。
リッツ線内の各ストランドは個別に絶縁されているため、絶縁材料の選択と厚さに関連する潜在的な問題が生じます。絶縁体によりワイヤ全体の直径が増加するため、スペースが限られている用途では問題が発生する可能性があります。さらに、絶縁材料は、アプリケーションの動作温度と環境条件に耐えられるように慎重に選択する必要があります。絶縁が不十分だと、誘電損失、効率の低下、さらには高応力条件下でのワイヤの故障につながる可能性があります。
ポリウレタン、ポリエステル、エナメルコーティングなどのさまざまな絶縁材料には、それぞれ独自の電気的および熱的特性があります。間違ったタイプを選択すると、ワイヤの性能に悪影響を及ぼす可能性があります。さらに、ストランド間の絶縁体の厚さにばらつきがあると、電気的特性に不均衡が生じ、不均一な電流分布や局所的な加熱が発生する可能性があります。
素線間の絶縁体の存在は、特に高周波において誘電損失の原因となります。誘電損失は、絶縁材料が交流電場からエネルギーを吸収し、熱として放散するときに発生します。この現象はシステムの全体的な効率を低下させる可能性があり、リッツ線の設計によってもたらされる利点の一部を無効にする可能性があります。絶縁材料の誘電率と損失正接は、性能に影響を与える重要なパラメータになります。
誘電損失を軽減するには、エンジニアは低誘電損失特性を持つ絶縁材料を選択する必要があります。ただし、そのような材料は高価であるか、機械的に堅牢でない可能性があり、電気的性能、コスト、耐久性の間にトレードオフが生じます。あらゆる効率が重要となるアプリケーションでは、これらの損失がリッツ線の使用を妨げる決定要因となる可能性があります。
リッツ線は単線導体に比べて機械的強度が低い傾向があります。多数の細いストランドと個々の絶縁層によって作られる空間により、ワイヤは機械的ストレスによる損傷を受けやすくなります。曲げ、ねじり、または引っ張りの力により、素線の破損や絶縁損傷が発生し、ワイヤの完全性が損なわれる可能性があります。この脆弱性により、設置時に慎重な取り扱いが必要となり、動きや振動を伴う用途へのワイヤの適合性が制限される可能性があります。
ロボット工学や自動車用途など、ワイヤが継続的な動きや機械的ストレスにさらされる環境では、リッツ線の耐久性が大きな懸念事項になります。磨耗の可能性が高まり、寿命が短くなり、メンテナンスの必要性が増加します。シールドや追加の保護措置が必要になる場合があり、複雑さとコストが増加します。
リッツ線の機械的弱点は、いくつかの形で現れることがあります。たとえば、熱膨張と熱収縮のサイクルにさらされる変圧器巻線では、素線間の動きの差によって絶縁体の摩耗が発生する可能性があります。時間の経過とともに、これによりストランド間の短絡が発生し、損失が増加し、故障が発生する可能性があります。エンジニアは、機械的ストレスや熱的ストレスを受けるシステムを設計する際に、これらの要素を考慮する必要があります。
耐久性の問題に対処する戦略としては、ストレイン リリーフの実装、支持性のあるポッティング コンパウンドの使用、または代替の導体タイプの選択が挙げられます。ただし、これらのソリューションはすべてのシナリオで実現できるわけではなく、設計がさらに複雑になる可能性があります。
リッツ線は高周波での表皮効果に対抗するように設計されていますが、周波数がメガヘルツ範囲以上に増加し続けると、その有効性は減少します。非常に高い周波数では、個々のストランドの直径が表皮深さに比べて依然として大きすぎる可能性があり、ストランド間の近接効果がより顕著になる可能性があります。さらに、素線間の静電容量とインダクタンスにより、性能を低下させる共振効果が生じる可能性があります。
RF 通信システムやマイクロ波装置などの用途では、リッツ線では望ましい利点が得られない場合があります。これらの周波数における複雑なインピーダンス特性には、導体設計に別のアプローチが必要です。エンジニアは、動作周波数範囲を慎重に評価して、リッツ線が適切か、それとも他のソリューションがより適しているかを判断する必要があります。
超高周波で動作するアプリケーションの場合、銀メッキ導体、同軸ケーブル、マイクロストリップ ラインなどの他のタイプの導体の方が優れたパフォーマンスを提供できる場合があります。これらの代替品は、リッツ線に伴う複雑さを伴うことなく、表皮効果と近接効果を最小限に抑えることができます。たとえば、銀めっきは、高周波における銀の高い導電性により、表面抵抗を低減できます。プリント回路基板上のマイクロストリップ ラインにより、インピーダンスを制御し、寄生効果を低減できます。
適切な導体の選択には、性能、製造可能性、コスト間のトレードオフが関係します。エンジニアは、アプリケーションの周波数特性とインピーダンス要件を徹底的に分析して、最適な導体の種類を決定する必要があります。
リッツ線の終端処理は、損傷を与えることなく個々のストランドから絶縁体を除去する必要があるため、困難な場合があります。従来のはんだ付け技術は、絶縁体がはんだの銅線への適切な濡れを妨げるため、効果的ではない可能性があります。絶縁体を除去して良好な電気的接触を確保するには、高温のはんだポット、化学的剥離、超音波溶接などの特殊なプロセスが必要になることがよくあります。
これらの追加の手順により、組み立て手順が複雑になり、労働時間が増加し、特殊な機器が必要になる場合があります。オペレータは、ストランドの損傷や、導電性を損なう可能性のある残留絶縁体の残留を避けるために、これらの特定の結線方法について訓練を受ける必要があります。さらに、不適切な終端は接続点の抵抗の増加につながり、局所的な発熱や負荷がかかった状態での故障の可能性を引き起こす可能性があります。
終端が不適切であると、電気接続の不良、抵抗の増加、過熱、または機能の断続が発生する可能性があります。終了プロセスが手動で行われる場合、または適切な品質管理が欠如している場合、リスクは特に高くなります。高電流アプリケーションでは、接触抵抗が増加すると、重大な電力損失や熱の問題が発生する可能性があります。
これらのリスクを軽減するために、エンジニアはメーカーから事前に終端処理されたリッツ線アセンブリを指定するか、組み立て中に堅牢な品質管理手順を実装することができます。ただし、これらの対策はコストを増加させるため、すべてのプロジェクトで実現できるわけではありません。圧着などの代替接続方法は、ワイヤの構造により効果的でない場合があり、オプションがさらに制限されます。
各ストランドの個別の絶縁と必要な織りパターンにより、リッツ線は同等の通電容量の固体導体と比較して全体の直径が大きくなることがよくあります。このかさの増加は、スペースが重要な設計において課題を引き起こす可能性があります。トランスやインダクタなどのコンポーネントは、ワイヤを収容するためにより大きくする必要があり、最終製品の全体のサイズ、重量、フォームファクタに影響を与える場合があります。
携帯電子機器、航空宇宙、医療機器などの小型化が重要な用途では、リッツ線の使用は実用的ではない可能性があります。大型のコンポーネントは小型のコンポーネントとは異なる熱保持を行う可能性があるため、サイズの増加は熱管理にも影響を与える可能性があります。エンジニアは、リッツ線を設計に組み込むかどうかを決定する際に、これらの空間的制約を考慮する必要があります。
リッツ線のサイズが大きくなると、回路のレイアウトや設計に影響が出る可能性があり、小型デバイスでの使用が制限されたり、既存のシステムの再設計が必要になったりする可能性があります。たとえば、多層 PCB 設計では、より大きなコンポーネントを収容するには、層の積層の調整や、性能を維持するためにより高価な材料の使用が必要になる場合があります。さらに、導体の大型化に伴うインダクタンスとキャパシタンスの増加は、高速回路の信号の完全性に影響を与える可能性があります。
設計者は、最適な電気的性能と空間的制約の間でトレードオフを行う必要がある場合があります。場合によっては、機能を損なうことなくサイズ要件を満たすために、平坦な導体の使用や導体を基板に直接統合するなどの代替戦略が必要になる場合があります。
リッツ線の構造により、効果的な放熱が妨げられる場合があります。ストランドの個々の絶縁体は熱バリアとして機能し、ワイヤ内に熱を閉じ込めます。高電流アプリケーションでは、これにより温度が上昇し、絶縁材料が劣化して性能に影響を与える可能性があります。熱が蓄積すると断熱材の劣化が促進され、早期故障につながる可能性があります。
電力用途でリッツ線を使用する場合、効果的な熱管理が重要になります。熱を効率的に放散できないと、ワイヤの最大通電容量が制限される可能性があり、定格を下げるか、冷却機構を組み込むことが必要になります。これによりシステム設計が複雑になり、信頼性とコストに影響を与える可能性があります。
熱放散の課題に対処するために、エンジニアは強制空冷、ヒートシンク、サーマルインターフェースマテリアルなどの熱管理戦略を組み込む必要がある場合があります。たとえば、リッツ線を使用する高周波変圧器では、熱伝達を高めるためにコアと巻線を冷却液に浸すことがあります。これらの追加により過熱を軽減できますが、システムのサイズ、重量、コストの増加にもつながります。
さらに、温度上昇を予測し、適切な冷却ソリューションを設計するには、熱シミュレーションと解析が不可欠になります。これらの取り組みには追加のエンジニアリング リソースが必要であり、開発スケジュールが延長される可能性があります。場合によっては、リッツ線に関連する熱の問題により、設計者は代替の導体ソリューションを検討する必要があるかもしれません。
自動化が製造コストの削減と一貫性の向上の鍵となる時代において、リッツ線には課題が存在します。その構造の繊細な性質と終端処理の複雑さにより、自動化された組み立てプロセスには適しません。リッツ線のロボットによる取り扱いには、繊細な操作と正確な制御が可能な高度なシステムが必要ですが、多くのメーカーにとってこれには法外なコストがかかる可能性があります。
この制限は、リッツ線を含む組み立てプロセスが手作業に大きく依存することが多く、ばらつきが生じ、エラーが発生する可能性が高まることを意味します。大量生産と自動化が標準的な業界では、この手動プロセスへの依存は重大な欠点となり、全体的な生産性と収益性に影響を与える可能性があります。
自動化に伴う課題は、生産のスケーラビリティにも影響を与えます。生産を迅速に拡大したいと考えている企業にとって、リッツ線組み立てのための熟練した労働者と特殊な機器の必要性がボトルネックになる可能性があります。リッツ線を効果的に扱えるように新しい担当者をトレーニングすると、スケーリング作業にかかる時間とコストが増加します。これらの要因により、メーカーは大量生産を目的とした製品にリッツ線を採用することを妨げる可能性があります。
このようなシナリオでは、代替材料を探索したり、リッツ線の必要性を排除するために製品を再設計したりする方が有利になる可能性があります。材料およびコンポーネントと自動化された製造プロセスとの互換性は、現代の製造環境において重要な考慮事項です。
リッツ線に使用されている絶縁材料は、環境および規制上の懸念を引き起こす可能性があります。特定の絶縁コーティングには、RoHS (有害物質の制限) や REACH (化学物質の登録、評価、認可、および制限) などの規制で制限されている物質が含まれている場合があります。これらの規制に準拠すると、材料の選択が制限されたり、追加のテストや認証が必要になったりする可能性があり、サプライチェーンが複雑になります。
リッツ線の廃棄とリサイクルには、金属と絶縁材が混合されているために問題が生じる可能性があります。リサイクルのためのこれらのコンポーネントの分離は、標準的な導体と比較してより複雑であり、環境への影響と廃棄コストの増加につながる可能性があります。持続可能性の目標を掲げるメーカーは、製品の材料を選択する際にこれらの要素を考慮する必要があります。
リッツ線用の特殊な材料の調達には、堅牢性が低い、または混乱の影響を受けやすいサプライ チェーンが関与する場合があります。たとえば、特定の絶縁化合物や高純度銅の入手は、地政学的要因、貿易制限、市場変動の影響を受ける可能性があります。このような脆弱性は、生産の継続性やコストの安定性にリスクをもたらす可能性があります。
持続可能性に取り組む企業は、サプライチェーン監査に投資し、環境への影響を軽減する戦略を策定する必要があるかもしれません。これには、サプライヤーと協力して責任ある調達を確保し、環境フットプリントのより低い材料の機会を探ることが含まれます。
リッツ線 には、 高周波における表皮効果と近接効果を軽減するという明らかな利点がありますが、設計プロセス中にその欠点を考慮することが不可欠です。特定の用途では、製造の複雑さ、コストの増加、機械の脆弱性、自動製造との互換性の問題、および環境への配慮が利点を上回る場合があります。エンジニアは徹底的な分析を行って長所と短所を比較検討し、リッツ線が特定のニーズにとって最適な選択であるかどうかを判断する必要があります。
箔導体、表皮効果軽減技術、最先端の材料などの代替ソリューションを検討すると、リッツ線に伴う欠点を解消して同等の性能を提供できる可能性があります。アプリケーションの周波数範囲、機械的要件、熱条件、生産量を慎重に検討することが不可欠です。リッツ線の欠点を十分に理解することで、業界の専門家は、性能、コスト、実用性のバランスを考慮した情報に基づいた意思決定を行うことができ、最終的にはより効率的で信頼性の高い電気システムの実現につながります。
