リッツ線は、周波数が高くなると有害な表皮効果や近接効果を低減できるため、高周波用途でますます重要になってきています。業界が小型化と高効率化を推進するにつれて、リッツ線の絶縁要件を理解することが重要になっています。よくある質問が 1 つあります。リッツ線の周囲にテフロン絶縁体が必要ですか?この調査では、ポリテトラフルオロエチレン (PTFE) 材料であるテフロンを絶縁層として使用する必要性と利点について詳しく調査します。絶縁体の選択は、電気特性だけでなく、ワイヤの熱安定性や機械的堅牢性にも影響します。これに関連して、の役割を調査します。 さまざまな用途でリッツ線の性能を向上させる テフロン絶縁線
リッツ線は、織り線を意味するドイツ語の「Litzendraht」に由来し、個別に絶縁され、撚り合わされるか織り合わされた複数の細いワイヤのストランドで構成されています。この独自の構造により、最大約 1 MHz の周波数で使用される導体の表皮効果と近接効果による損失が最小限に抑えられます。これらの影響により、電流が導体の表面に集中し、抵抗と電力損失が増加します。リッツ線の設計により、導体の断面全体に電流が均一に分布するため、トランス、インダクター、その他の高周波アプリケーションの効率が高くなります。
高周波では、標準導体は表皮効果により AC 抵抗が増加します。リッツ線は各素線を絶縁し、電流がそれらの間で均等に分配されるようにすることで、この問題を効果的に軽減します。これにより、抵抗が低減され、電力伝達の効率が向上します。研究によると、リッツ線を使用すると、100 kHz を超える周波数で固体導体と比較して AC 抵抗を最大 70% 低減できることが示されています。
リッツ線の需要は通信、航空宇宙、再生可能エネルギーなどの業界で増加しています。高周波を処理できるため、ワイヤレス充電システム、高周波トランス、共振回路で使用されるインダクタに最適です。たとえば、電気自動車のワイヤレス充電パッドでは、送信コイルと受信コイル間の効率的なエネルギー伝達にリッツ線コイルが不可欠です。
リッツ線の絶縁は、単に電気的短絡を防止するだけでなく、複数の目的を果たします。これは、ワイヤーの熱性能、機械的柔軟性、耐薬品性、および全体的な耐久性に影響します。絶縁材料の選択は、特定の用途に対するワイヤの適合性に大きな影響を与える可能性があります。
適切な電流分布を確保するには、リッツ線内の各ストランドを個別に絶縁する必要があります。この絶縁により、ストランド間の電気接触が防止されます。これは、スキン効果や近接効果を最小限に抑えるために不可欠です。高品質の絶縁により、さまざまな動作条件下でも一貫した誘電特性が維持され、信頼性の高い性能が保証されます。
絶縁材の熱特性は、ワイヤの熱放散能力に影響します。熱伝導率の高い材料は熱放散に役立ち、ホットスポットを減らし、ワイヤーの寿命を延ばします。逆に、断熱材は劣化することなく動作温度に耐える必要があり、この点でテフロンのような素材が優れています。
絶縁は、摩耗、振動、および取り扱いストレスに対する機械的保護を提供します。また、油、溶剤、その他の環境汚染物質に対する耐薬品性も備えています。動作環境に耐えられる絶縁材料を選択することは、リッツ線の完全性を長期間維持するために非常に重要です。
テフロン (ポリテトラフルオロエチレン (PTFE)) は、その卓越した電気的、熱的、化学的特性で知られています。リッツ線の絶縁材料として使用すると、線の性能と耐久性を向上させるいくつかの利点が得られます。
テフロン断熱材は、-200°C ～ +260°C の温度に耐えることができます。この広い動作温度範囲により、極端な熱条件にさらされる用途に適しています。熱安定性により絶縁特性が一定に保たれ、温度変動による故障や損失が防止されます。
テフロンは、高い絶縁耐力と低い誘電率により、優れた電気絶縁性を提供します。損失係数が低いということは、エネルギー損失を最小限に抑えて高周波信号を処理できることを意味します。この特性は、高周波変圧器や RF 回路などのアプリケーションで特に有益です。
テフロンは不活性な性質を持っているため、化学薬品、油、溶剤に対して非常に耐性があります。この抵抗により、過酷な化学環境下でも絶縁が損なわれないことが保証されるため、腐食性物質にさらされることが一般的な産業用途に最適です。
テフロン絶縁体の機械的強度により、ワイヤを摩耗や機械的ストレスから保護します。その柔軟性により、断熱材の完全性を損なうことなく、取り扱いや設置が容易になります。この耐久性により、さまざまな用途におけるリッツ線の耐用年数が延長されます。
テフロンには多くの利点がありますが、他の一般的な断熱材と比較して、その相対的な利点と潜在的な欠点を判断することが重要です。
ポリウレタンとポリエステルは、優れた電気特性とコスト効率の良さから、リッツ線の絶縁材料としてよく使用されています。ただし、熱安定性はテフロンに比べて低く、通常は 155°C までです。過酷な化学環境や高温用途にはテフロンほど効果的に耐えられない可能性があります。
ポリイミド絶縁体は、テフロンと同様に、最大 260°C までの優れた熱安定性を備えています。また、優れた電気的特性も備えていますが、柔軟性が低く、吸湿しやすくなっています。ポリイミドはより脆いため、より堅牢なテフロン絶縁体と比較して取り扱いが困難になる可能性があります。
シリコーンゴム絶縁体は、その柔軟性と最大 200°C までの耐熱性で知られています。ただし、テフロンよりも誘電率と散逸率が高いため、高周波での信号損失が大きくなる可能性があります。シリコーンゴムは、テフロンと比較して、特定の化学物質に対する耐性が劣る場合もあります。
テフロン絶縁には多くの利点がありますが、エンジニアや設計者は、アプリケーションでテフロン絶縁リッツ線を使用するかどうかを決定する際に、いくつかの要素を考慮する必要があります。
テフロンは一般に他の断熱材よりも高価です。コストの増加は、特に大容量アプリケーションの場合、プロジェクトの全体予算に影響を与える可能性があります。テフロンの優れた特性による利点とコストを比較検討し、それが正当な投資であるかどうかを判断することが重要です。
極端な温度、過酷な化学環境で動作するアプリケーション、または高周波性能が必要なアプリケーションの場合は、テフロン絶縁ワイヤが必要になる場合があります。それほど要求の厳しい用途では、代替材料で十分な場合があり、性能を損なうことなくコストを削減できます。
テフロン絶縁体は他の材料よりも厚くなる傾向があり、リッツ線の全体の直径に影響を与える可能性があります。スペースの制約が重要なアプリケーションでは、このサイズの増加が問題を引き起こす可能性があります。設計者は、ワイヤをシステムに統合するときに物理的寸法を考慮する必要があります。
実際の応用では、リッツ線に適切な絶縁体を選択することの重要性が強調されます。以下は、テフロン絶縁が有益であることが証明されたケーススタディです。
電気自動車用のワイヤレス充電パッドでは、効率的なエネルギー伝達のためにリッツ線で作られたコイルが不可欠です。あるメーカーは、標準的な絶縁電線を使用した場合、過熱と絶縁破壊の問題に直面しました。テフロン絶縁リッツ線に切り替えることで、テフロンの優れた熱特性により過熱の問題が解決され、充電システムの信頼性が向上しました。
航空宇宙会社は、極端な温度変化やジェット燃料や作動油への曝露に耐えられる配線を必要としていました。テフロンで絶縁されたリッツ線は、必要な熱安定性と耐薬品性を提供します。このワイヤーは厳しい条件下でも性能を維持し、航空機の電気システムの安全性と効率性に貢献しました。
テフロンには多くの利点がありますが、代替の断熱材がより適切またはコスト効率が高いシナリオもあります。
高い耐熱性や化学的不活性性を必要としない用途では、ポリエチレンと PVC が適切な絶縁材料として機能します。コスト効率が高く、低周波数から中周波数の用途に適切な電気絶縁を提供します。
特定の高 Q インダクタのアプリケーションでは、誘電率が低いため、シルクまたはコットンの絶縁体が使用されます。ただし、耐熱性が低く、湿気や化学薬品にさらされやすいため、使用は特定の管理された環境に限定されます。
材料科学の進歩は、リッツ線の絶縁材料の開発に影響を与え続けています。新しいテクノロジーは、コストと環境の問題に対処しながらパフォーマンスを向上させることに重点を置いています。
ナノ複合絶縁材料の研究は、優れた電気的および熱的特性を提供することを目的としています。これらの材料にはナノ粒子が組み込まれており、絶縁耐力、熱伝導率、機械的特性を強化しています。これらは、特定の面でテフロンなどの従来の素材を上回る性能を発揮することが期待されています。
環境への配慮により、生分解性でリサイクル可能な断熱材の開発が推進されています。テフロンは耐久性がありますが、生分解性ではありません。将来の材料は、世界的な持続可能性の目標に沿って、環境への影響を軽減しながら同様の性能を提供する可能性があります。
リッツ線の周囲にテフロン絶縁が必要かどうかは、アプリケーションの特定の要件によって決まります。テフロン絶縁ワイヤは、優れた熱安定性、電気特性、耐薬品性を備えているため、要求の厳しい環境や高周波用途に最適です。ただし、コスト、物理的寸法、必要性などを考慮する必要があります。それほど厳密ではない用途には代替の断熱材で十分な場合があり、性能を大幅に犠牲にすることなくコスト上のメリットが得られます。リッツ線の絶縁の役割を理解することは、電子システムの性能、効率、寿命を最適化するために不可欠です。技術が進歩するにつれて、新しい素材やトレンドを常に把握することで、将来の用途に最適な断熱材を選択できるようになります。

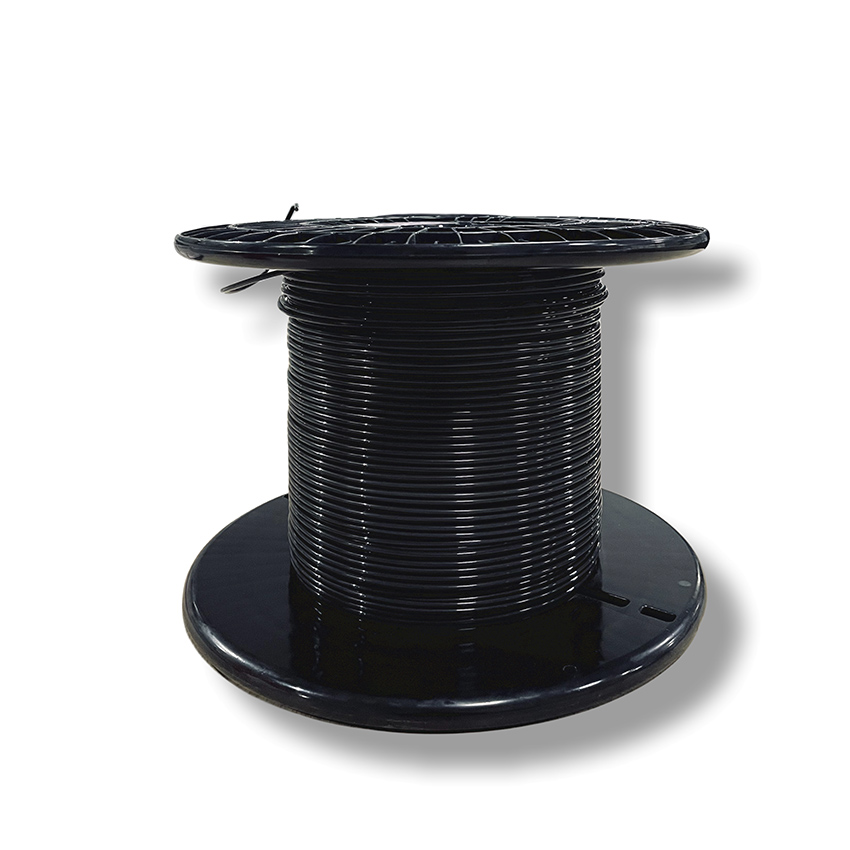

高性能絶縁が必要なアプリケーションの場合、 テフロン絶縁ワイヤを検討すると 、システムの信頼性と効率が大幅に向上する可能性があります。
