現代のエレクトロニクスにおけるリッツ線の用途と利点

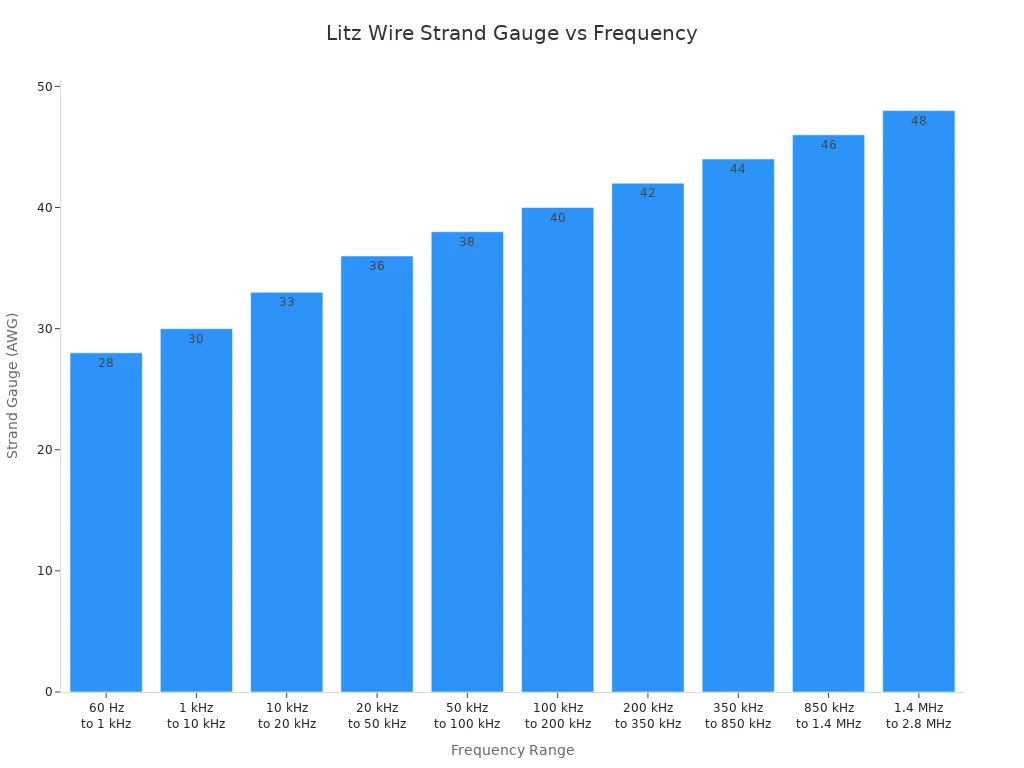

リッツ線は細い素線をたくさん束ねたものです。各ストランドは独自の絶縁体で覆われています。ストランドは撚り合わされるか、一緒に束ねられます。この設計は、高周波使用における AC 損失の低減に役立ちます。各素線には電流の一部が流れます。ねじりは 1 つのグループで行うことも、複数のグループで行うこともできます。一般的な断熱材の種類は、ポリウレタン、ナイロン、ポリエステルです。以下の表は、さまざまな周波数範囲に適合する素線サイズを示しています。

リッツ線は表皮効果を修正するという点で特別です。表皮効果により、ワイヤの表面近くに高周波で電流が流れます。リッツ線は動作を改善し、電力損失を軽減します。エンジニアはリッツ線をさまざまな用途に使用します。例としては、変圧器、ワイヤレス充電、医療機器、モーターなどがあります。

重要なポイント

• リッツ線は、多数の細い絶縁された素線を撚り合わせたものです。これにより、周波数が高い場合のエネルギー損失を防ぐことができます。この特別な設計により表皮効果を解決します。表皮効果により、電流はワイヤの外側にのみ流れます。これは電力を無駄に消費します。リッツ線は抵抗と熱を下げることで動作を改善します。変圧器やワイヤレス充電器などのデバイスが正常に動作するのに役立ちます。リッツ線は柔軟性があり、絶縁性が強いです。これにより、狭いスペースや硬い場所でも丈夫で使いやすくなります。エンジニアは多くの分野でリッツ線を使用します。これらには、医療機器、無線機器、電気自動車の充電などが含まれます。エネルギーを節約し、作業を改善します。

リッツ線の基本

工事

リッツ線はその独特な構造により際立っています。細いワイヤーを多数使用しています。各ストランドには独自のエナメル絶縁体があります。これらのストランドは特別なパターンでねじれたり織り合わされたりします。この設計により、ワイヤが損失を抑えて高周波電流を流すことができます。

• リッツ線の各素線は通常の線よりもはるかに細いです。

• ストランドは複雑な組紐または層に束ねられます。

• エナメル絶縁体がすべてのストランドをカバーします。これにより、短絡が防止され、酸化が防止されます。

• リッツ線には、強度と絶縁性を高めるために、シルクやナイロンなどの追加の層が含まれていることがよくあります。

• 撚りと織りのパターンにより、各ストランドが電流を均等に共有するようになります。

リッツ線はさまざまなニーズに合わせて製造できます。ストランドの数、サイズ、絶縁体の種類はすべて変更される可能性があります。一部のリッツ線は、特定の用途に合わせてタイプ 1 ～ 6 と呼ばれる特別なパターンを使用します。エナメル絶縁体は通常、高い熱基準を満たしているため、ワイヤは熱に耐えることができます。追加の供給層により機械的保護が追加され、ワイヤーの寿命が長くなります。

ヒント: リッツ線の柔軟性により、狭いスペースやコイルの巻き付けでの使用が容易になります。

リッツの違い

リッツ線は多くの点で単線または標準のより線とは異なります。ソリッドワイヤーは太い一本芯を持っています。標準のより線は複数のワイヤを撚り合わせたものですが、より線自体には絶縁体がありません。一方、リッツ線は絶縁された素線を多く使用します。この設計により、特別な電気的および物理的特性が与えられます。

• リッツ線により表皮効果と近接効果を軽減します。これらの問題により、高周波では表面のみに電流が流れます。

• 各ストランドの絶縁により、電流の分散が維持されます。これにより、抵抗と熱損失が低減されます。

• リッツ線は大きなサイズでも柔軟性を保ちます。ソリッドワイヤーは曲げすぎると断線する可能性があります。

• 特殊な撚りパターンにより、各ストランドが異なる位置で順番に配置されます。これにより、電流のバランスが保たれます。

• リッツ線は無線周波数や高周波電源に適しています。

リッツ線の構造により、高周波回路でのパフォーマンスが向上します。信号品質を高く保ち、エネルギー損失を低減します。また、リッツ線は絶縁と編み込みにより、ソリッドワイヤーよりも耐久性が高く、取り扱いが容易になります。ユーザーは、損失を低く抑え、高いパフォーマンスを維持できるため、オーディオ ケーブルやワイヤレス充電コイルなどの繊細な電子機器にリッツを選択することがよくあります。

表皮効果

表皮効果とは

表皮効果は、AC が電線を通過するときに発生します。低周波では、電流がワイヤ内に広がります。周波数が高くなると、電流はワイヤの表面に移動します。これは、ワイヤ内に渦電流が発生するために発生します。これらの渦電流は主電流を外側に押し出します。電流の大部分は、表面近くの薄い層の中を伝わります。この薄い層は表皮深さと呼ばれます。銅の場合、表皮深さは 60 Hz で約 8.5 ミリメートルです。 1 GHz では、わずか 2 ミクロンまで縮小できます。表皮深さが小さくなると、ワイヤの内部にはほとんど電流が流れなくなります。これにより、ワイヤの抵抗が増加し、より多くのエネルギーが浪費されます。 DCでは表皮効果は起こりません。直流はワイヤー全体に均一に流れます。近接効果は高周波でも現れます。ワイヤが互いに近づくと、それらの磁場が相互作用します。これにより、電流がさらに小さな空間に押し込まれます。これにより、抵抗とエネルギー損失がさらに悪化します。

注: 表皮効果と近接効果の両方により、ワイヤがエネルギーを損失することなく高周波電流を流すことが難しくなります。

リッツ線ソリューション

リッツ線は、多くの細い絶縁されたストランドを撚り合わせて使用​​することで表皮効果を修正します。各素線は非常に小さいため、高周波電流がそのすべてを流れることができます。絶縁体は、電流がストランド間で飛び越えるのを防ぎます。転置と呼ばれる撚りパターンにより、各ストランドが束の内側から外側に移動します。これにより、電流が均一に分散され、表皮効果と近接効果の両方が低減されます。研究によると、リッツ線は同じサイズの単線よりも AC 抵抗がはるかに低いことがわかっています。特殊な撚りと絶縁により、渦電流損失も削減されます。高周波電源回路では、リッツ線はエネルギー損失を低く抑え、動作を改善します。エンジニアは、変圧器、インダクター、および高周波電流を必要とするその他のデバイスにリッツを使用します。リッツ線の特別な製造方法により、損失が軽減され、デバイスの正常な動作が維持されます。

利点

効率

リッツ線は、電子機器が高周波でより良く動作するのに役立ちます。電流を一緒に流す多くの薄い絶縁されたストランドがあります。この設計により、電流がワイヤ全体に広がります。リッツ線が表皮効果と近接効果を阻止します。これらの問題により、抵抗が増加し、エネルギーが浪費される可能性があります。トランスやインダクターなどのデバイスでは、より良い結果を得るためにリッツ線が使用されます。

• リッツ線は交流抵抗を下げるために細い撚り線を多数使用しています。

• ホットスポットを停止し、温度を下げます。

• リッツ線に必要な金属が少なくなるため、磁性部品の小型化と軽量化が可能になります。

• リッツ線により、デバイスは非常に高い周波数でも正常に動作します。

リッツ線は、エンジニアがより小型で優れた電源を製造するのに役立ちます。これらの変更により、エネルギーが節約され、電子機器の熱が削減されます。

損失の削減

リッツ線は、AC 電力損失の低減に優れています。特殊な構造により、表皮効果と近接効果を軽減します。これは、熱に変換されるエネルギーが少なくなることを意味します。より多くの電力がデバイスに供給されます。

• リッツ線は電流を分散させるため、抵抗と電力損失が低くなります。

• ソリッドワイヤのエネルギーを無駄にする渦電流損失を削減します。

• リッツ線がホットスポットを防ぐため、デバイスはより安全で長持ちします。

• 損失が少ないため、デバイスが熱くなりすぎずに長時間動作することができます。

リッツ線は地球にも貢献します。ポリウレタン、ポリエステル、ポリイミド絶縁体は長持ちします。地球を助けるために、リサイクルされた銅と安全な断熱材を使用しているメーカーもあります。リッツ線を製造する環境に優しい方法と、RoHS や REACH などの規則により自然が保護されています。リッツ線はエネルギーを節約し、世界の電力使用量の削減に貢献します。

柔軟性

リッツ線は曲がりやすいので様々な場所で活躍します。絶縁された細いストランドは、切れることなくねじれても曲がります。これにより、エンジニアはコイルをきつめに巻いたり、ワイヤを小さな場所に収めたりすることができます。

• ポリウレタン絶縁によりリッツ線は丈夫で傷つきにくくなっています。

• ポリエステル断熱材が強度を高め、化学物質の侵入を防ぎます。

• ポリイミド絶縁によりリッツ線は高熱に耐えることができ、飛行機や医療器具に適しています。

• 特殊なプラスチックと混合物により、メーカーはさまざまな作業に合わせてリッツ線を変更できます。

リッツ線の曲がりやすい構造と特殊な絶縁により、長持ちします。厳しい場所でも効果を発揮します。これらの優れた点により、リッツ線は強力な高周波ワイヤーを必要とするエンジニアにとって最適な素材となっています。

リッツ線の用途

リッツ線は多くの現代の電子機器に使用されています。特殊な構造により高頻度の作業に適しています。また、無駄なエネルギーを減らしてデバイスが動作するのにも役立ちます。以下に、さまざまな分野でのリッツ線の主な使用方法をいくつか示します。

ワイヤレス充電

ワイヤレス充電システムが正常に動作するにはリッツ線が必要です。ワイヤには多数の絶縁されたストランドがあります。これらのストランドは熱を遮断し、エネルギーを節約します。ドローンの充電パッドでは、リッツ線コイルにより充電がより速く、より安定します。また、エネルギー損失も低減します。電気自動車の充電ステーションもコイルにリッツ線を使用しています。ワイヤは高電流と高周波を処理します。これにより、システムが低温に保たれ、正常に動作するようになります。研究によると、リッツ線は転写効率を高く保つことができます。これは、コイルが完全に並んでいない場合でも当てはまります。このため、ワイヤレス充電は、電話、自動車、ロボットにとってより信頼性が高くなります。

注: リッツ線は表皮効果と近接効果を低下させます。これはワイヤレス充電にとって非常に重要です。

トランスとインダクター

トランスやインダクターにはリッツ線が使用されることがよくあります。大きな変圧器では、リッツ線が AC 抵抗を下げます。これにより、デバイスの動作が向上します。エレクトロニクス、データセンター、グリーン エネルギー システムでは、エネルギーを節約するためにリッツ線が使用されています。暑さの軽減にも役立ちます。自動車、電話、工場のインダクタにもリッツ線が使用されています。これは、信号をフィルタリングし、損失を少なくしてエネルギーを蓄積するのに役立ちます。自動車メーカーは電気自動車の変圧器やインダクターにリッツ線を使用しています。運転支援システムにも使用されています。これは電力の変化と熱の制御に役立ちます。

• 電源やコンバーターの変圧器では、より良い結果を得るためにリッツ線が使用されます。

• スマート ガジェットや 5G ギアのインダクターでは、良好な信号処理のためにリッツ線が使用されています。

医療機器およびRF機器

医療機器や RF 機器には、適切に機能し、安全な配線が必要です。リッツ線はコイルの抵抗と熱を下げるのに役立ちます。 MRI 装置や補聴器などの医療用ワイヤレス給電システムでは、リッツ線がコイルを冷却します。これにより組織の損傷が止まります。ワイヤーの構造により、電流が均一に流れます。これは安全性と優れたパフォーマンスにとって重要です。レーダーやラジオなどの RF 機器は、高周波で信号をクリアに保つためにリッツ線を使用します。ヘルスケア分野ではシルクラップリッツ線が好まれています。強度があり、伝導性も良好です。これにより、デバイスの寿命が長くなり、動作が向上します。

リッツ線は、医療機器や RF 機器が高周波であっても安全かつ適切に動作するのに役立ちます。

種類と選択

リッツ線の種類

リッツ線には多くの種類があります。各タイプはエレクトロニクスのさまざまなニーズに対応します。以下の表に、主なカテゴリと機能を示します。

ポリエステルイミドフィルム絶縁体は、優れた耐熱性と耐薬品性を備えています。これにより、厳しい場所でもリッツ線が長持ちします。

適切なリッツの選択

プロジェクトに最適なリッツ線を選択するには、慎重に検討する必要があります。実践的なヒントをいくつか紹介します。

1. 周波数範囲を確認してください。デバイスに適したストランドのサイズと数を選択してください。

2. ワイヤーがどのくらいの電流と熱に耐えられるかを見てください。負荷に耐えられるかどうかを確認してください。

3. ワイヤーをどのように巻くかを考えます。ターンとレイヤーを配置する方法は損失に影響します。

4. ソフトウェア ツールを使用して損失を予測し、設計をテストします。多くの企業がこのための無料ツールを提供しています。

5. 環境に合わせた断熱材を​​お選びください。一部の材料は、熱、化学薬品、湿気に対する耐性が優れています。

6. ワイヤーがスペースに適合していることを確認してください。平らなワイヤーまたは成形されたワイヤーは、狭い場所で役立ちます。

7. コストと信頼性のバランスをとる。良質なリッツ線は将来の問題を防ぐことができます。

• 各ストランドの絶縁により、ワイヤーの安全性と強度が保たれます。また、高温または過酷な場所でもワイヤーがうまく機能するのに役立ちます。

• 電気自動車や医療機器などの特殊な用途については、リッツ線を購入する前に信頼できる供給業者にご相談ください。

ヒント: より線のサイズは、周波数と電流のニーズに常に一致させてください。これにより、デバイスの動作が向上し、寿命が長くなります。

リッツ線は電子機器の動作を改善し、冷却を保つのに役立ちます。特殊な設計により、機器のエネルギー損失を低減します。研究とテストにより、表皮効果と近接効果の損失が軽減されることが示されています。このため、リッツ線は高周波作業に最適です。エンジニアは変圧器やワイヤレス充電などにこれを使用しています。医療機器にも使用されています。さらに詳しく知りたい場合は、以下の表で信頼できる情報源と研究記事を確認してください。

よくある質問

リッツ線が高周波用に通常の線よりも優れているのはなぜですか?

リッツ線には、多数の細い絶縁された素線が含まれています。各素線には電流の一部が流れます。これにより、表皮効果によるエネルギー損失を防ぐことができます。通常のワイヤでは高周波ではこれを行うことができません。

リッツ線は簡単にはんだ付けできますか？

一部のリッツ線には、はんだ付けを容易にするコーティングが施されています。最初に断熱材を取り除く必要がある場合もあります。始める前に、どのような種類のワイヤーがあるかを必ず確認してください。

エンジニアはどこでリッツ線を最も頻繁に使用しますか?

エンジニアは変圧器やワイヤレス充電コイルにリッツ線を使用しています。医療機器や無線機器にも使用されています。これらのデバイスは高周波で適切に動作し、エネルギーを節約する必要があります。

リッツ線はACでもDCでも使えますか？

リッツ線は、AC、特に高周波で最適に機能します。直流では表皮効果が起こらないため、DC では役に立ちません。

適切なリッツ線を選択するにはどうすればよいでしょうか?

デバイスの周波数と使用場所に適したよりテーブルを使用するか、サプライヤーに助けを求めてください。適切な選択により、デバイスの安全性が高まり、動作が向上します。 線のサイズと 絶縁体を常に選択してください。
