高耐久三重絶縁ワイヤは、過酷な環境で最大限の安全性と耐久性を必要とする産業用途向けに設計された頑丈な導電体です。このワイヤは、内側のポリイミド層、中間のガラス繊維編組、および外側の PVC シースという 3 つの異なる絶縁層を備えており、機械的衝撃、化学物質への曝露、および電気的障害に対する優れた保護を提供します。
三重断熱システム:
層 1 : 一次電気絶縁 (500V 絶縁耐力) 用のポリイミド エナメル (150°C 定格)。
層 2 : 編組ガラス繊維強化により引張強度が 500N に増加し、可動部品からの摩耗に耐えます。
レイヤー 3 : 耐油性添加剤を含む難燃性 PVC シース (UL94 V-0) で、機械の潤滑環境に最適です。
安全性準拠: 難燃性については IEC 60332-1、耐薬品性については EN 60811 に適合し、ワイヤ障害によるダウンタイムを削減します。
極限環境定格: -40°C ～ +125°C で動作し、半径 10mm で 10,000 回以上の曲げサイクルに耐え、ロボット アームの配線に適しています。
高電流容量: 10 ～ 4AWG サイズで利用可能で、耐久性の高いモーター回路で最大 85A の連続電流をサポートします。
EMI シールド オプション: オプションの錫メッキ銅編組シールド (カバー率 85%) は、制御システム配線の電磁干渉を軽減します。
産業用ロボット: 多関節アームのワイヤーハーネスに使用され、油、グリース、繰り返し動作による疲労に耐性があります。
鉱山機器: 粉塵、水、高振動にさらされる地下ドリル、コンベア、ポンプに適しています。
重機: 掘削機の制御システム、クレーンの電動化、農業用トラクターの配線に重要です。
発電：ガスタービンの制御盤や発電機のリード線に設置され、高温多湿環境下でも信頼性を維持します。
Q: このワイヤーは爆発性雰囲気で使用できますか?
A: 難燃性シースは、承認されたケーブル グランドと使用した場合、非火花用途に関する ATEX 規格を満たしています。
Q: 三重絶縁バージョンの最大電圧定格はどれくらいですか?
A: 標準モデルの定格は 600V AC です。より厚い絶縁層を備えた高電圧 (1kV) バージョンも利用できます。
Q: グラスファイバー編組層はどのように終端すればよいですか?
A: 結線時のほつれを防ぐために、外側のシースから 5 mm 後ろの編組を切り取り、熱収縮チューブで固定します。
ポリエステル絶縁電線
ポリエステル絶縁リッツ線
テフロン絶縁電線
テフロン絶縁リッツ線
テープ付き絶縁電線
テープ付き絶縁リッツ線
自己融着コイル
PPS&PEEK絶縁電線

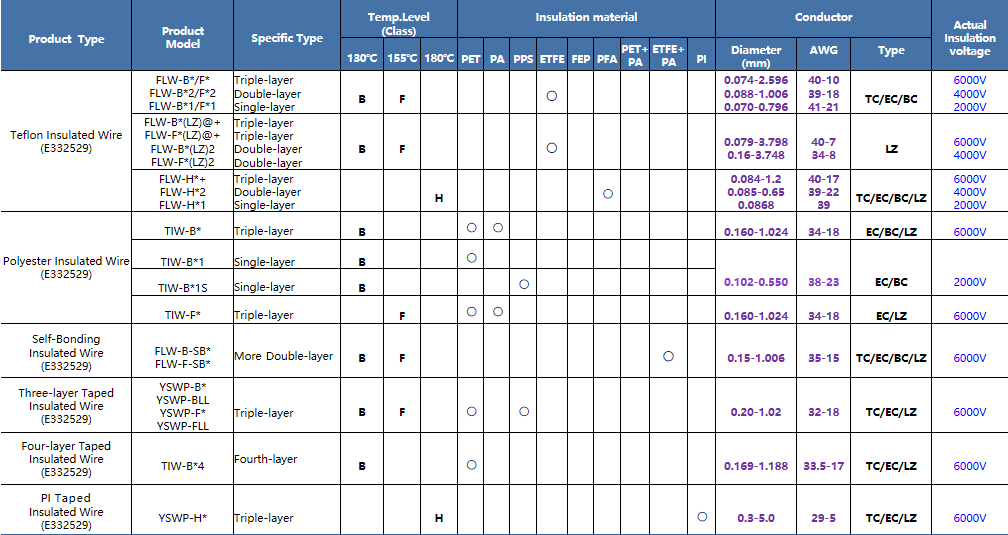

絶縁体と導体の種類
当社の標準的な 3 層絶縁電線に加えて、特定の要件に合わせてカスタマイズされた絶縁層も提供しています。当社の絶縁材料は、PET、PA、ETFE、FEP、PFA、PI、PPS、PEEKまで多岐にわたり、さまざまな製造ニーズに対応します。導体には錫メッキ銅線、エナメル線、裸銅線、低損失線を用意しております。
温度・耐電圧
当社のテフロン リッツ線およびテープ リッツ線は、特殊な加工技術を使用した平角線の形でも入手できます。当社の製品は、130 °C クラス B、155 °C クラス F、180 °C クラス H までの幅広い温度耐性規格を満たしています。耐電圧に関しては、当社のワイヤは最大 6KV まで容易にサポートでき、お客様のニーズに応じてより高い電圧要件を満たすようにカスタマイズできます。
安全規制
当社の製品は、UL2353、UL60950、UL1446、IEC/EN62368、IEC/EN60065などの安全規制に準拠しています。コンポーネントのUL認証に加えて、当社はYu Shengが開発したULシステム認証も提供しており、お客様は研究開発プロセスを効率的に進めることができます。
