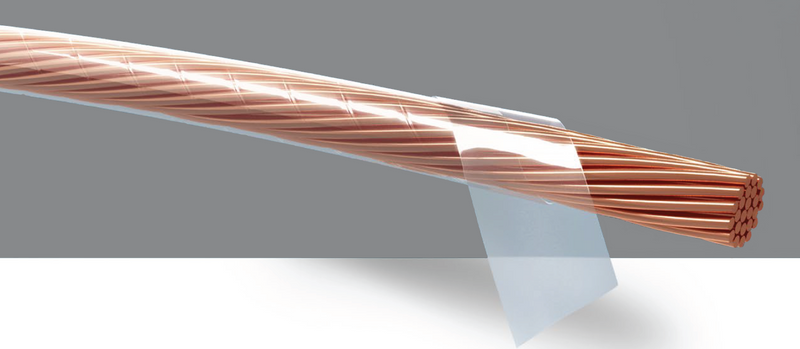

高柔軟性テープリッツ線は、低渦電流損失と機械的敏捷性の両方を必要とする高周波インダクターおよびトランス用に設計された特殊な導体です。このワイヤは、高温ポリエステルテープで包まれた何百もの細いエナメル銅より線で構成されており、コンパクトで高性能の磁気コンポーネント向けにリッツ構造の利点と強化された巻線安定性のバランスをとります。
最適化されたストランド数: 直径 0.01 ～ 0.05 mm のワイヤの 200 ～ 800 ストランドは、50kHz で表皮効果を最大 40% 低減し、高周波回路におけるソリッドコア ワイヤを上回る性能を発揮します。
テープ補強: 低摩擦ポリエステルテープにより、ストランドが分離することなく 360° の屈曲が可能となり、ダイナミックな動きやタイトなコイル形状を伴う用途に最適です。
耐熱クラス H 定格: 180°C での連続動作に耐え、電力を大量に消費するスイッチモード電源やワイヤレス充電コイルに適しています。
低静電容量設計: 間隔をあけた素線層と非導電性テープにより、素線間静電容量を <5pF/m に最小限に抑え、同調回路の共振周波数のシフトを低減します。
精密絶縁: 各ストランドの均一なエナメルコーティングにより、一貫した絶縁耐力 (ストランドあたり 200V) が保証され、ワイヤ全体の信頼性が向上します。
ワイヤレス充電パッド: 共振インダクターの損失を最小限に抑えることで、Qi 準拠の充電器での効率的な電力伝送を可能にします。
RF フィルター インダクター: 携帯電話基地局のフィルターで使用され、広い周波数帯域にわたって信号の純度を維持します。
LED ドライバートランス: 高周波 (100kHz+) 調光回路でのエネルギー損失を低減し、システム全体の効率を向上させます。
医用画像コイル: 低ノイズと正確な電磁場制御を必要とする MRI 傾斜磁場コイルに適しています。
Q: 回路識別のためにテープの色を指定することはできますか?
A: はい、マルチワイヤーハーネスを簡単に区別できるように、色付きのテープ (黒、白、赤) を提供しています。
Q: 最低推奨はんだ付け温度は何度ですか?
A: エナメルコーティングの損傷を避けるために、はんだごてを 300 ～ 350°C に設定して使用してください。事前に錫メッキを施したストランドにより、接合の信頼性が向上します。
Q: 湿度はテープの粘着特性にどのような影響を与えますか?
A: このテープは相対湿度 95% の耐湿性接着剤を使用しており、湿気の多い環境でもストランドを長期保持します。
テープ付きリッツ線の詳細情報:
巻線カタログ番号番号: YSWP-B/F、YSWP-B/F
導体: 錫メッキ線、エナメルリッツ線
絶縁層: 1 、2、3
絶縁材料: PET、PPS、PI
温度耐性クラス: クラス B、クラス F、クラス H
耐電圧: AC 6KV/60 秒、破壊なし
適用範囲: 自動車、電源、通信、
安全規制: UL2353、UL60950、 UL60601
